Сортамент двутавров
| ДВУТАВРЫ | |
|---|---|
| Наименование | Вес 1 пог.м. |
| 20 Б1 | 22.5 |
| 20 К1/К2 | 42/52 |
| 20/25 Ш1 | 31/45 |
| 25 Б1/Б2 | 26/30 |
| 25 К1/К2 | 65/73 |
| 30 Б1/Б2 | 33/47 |
| 30 К1/К2 | 84,8/94 |
| 30 Ш1/Ш2 | 57/69 |
| 35 Б1/Б2 | 42/50 |
| 35 К1/К2 | 110/137 |
| 35 Ш1/Ш2 | 66/80 |
| 40 Б1/Б2 | 57/68 |
| 40 К1/К2 | 147/172 |
| 40 Ш1/Ш2 | 89/107 |
| 50 Б1/Б2 | 76/80 |
| БАЛКА | |
|---|---|
| Наименование | Вес 1 пог.м. |
| 10/12 | 9,8/11,96 |
| 14 | 14.3 |
| 16/18 | 16,8/18,9 |
| 20 | 21.5 |
| 24/36 | 39/56,5 |
| 30/36 | 37,5/49,5 |

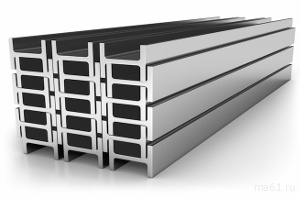

Двутавр - стандартный конструктивный профиль из черного металлопроката, обладающий Н-образным поперечным сечением.
Характеристики двутавра
Балка двутавр прочнее, чем аналогичная по сечению и площади квадратная балка квадратным профилем.
Пару параллельных элементов профиля называют полками, а перемычку между ними – стенкой. На полки возложена несущая функция. Они являются опорными площадками и предохраняют балку от перекоса и изгиба.

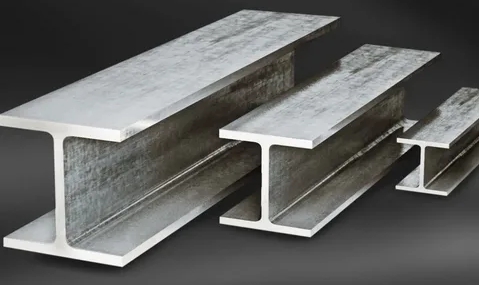

Двутавры по типовым размерам и предназначению бывают:
- нормальные балочные (индекс «Б» в маркировке);
- широкополочные балочные (индекс «Ш» в маркировке);
- колонные (индекс «К» в маркировке) с шириной полки сопоставимой с высотой самого двутавра;
- свайные (индекс «С» в маркировке), применяемые при повышенных нагрузках на кручение и изгиб;
- дополнительных серий (ДК, ДБ).
Индекс «А» свидетельствует о высокой точности проката, а двутавры с индексом «В» относятся к обычному классу точности (В).
По ГОСТу производятся двутавры с такими геометрическими параметрами:
-
Высота: 100 - 780 мм.
-
Толщина полки: 5,1 - 146 мм.
-
Ширина полки: 55 - 435 мм.
-
Толщина стенки: 3,8 - 96 мм.
Длина двутавра катаного типа может составлять 4 - 12 м. По специальному заказу могут выпускаться и более длинные двутавры.
Для чего нужны двутавры
Стальной двутавр - популярный вид профилей, который используются во всех видах строительных работ, производстве крупных металлоконструкций, колонн, мостовых сооружений, опор и подвесных путей.
Двутавр применяют при выпуске рамных конструкций железнодорожных вагонов, морских судов, контейнеров, автомобилей и промышленной техники.
Специальные серии балок задействуют при укреплении проходов шахт и изготовлении подвесных путей (серии С и М соответственно).
Основные параметры, определяющие необходимость использования того либо иного вида двутавра:
- размеры и площадь сечения;
- масса метра погонного;
- момент статики;
- осевой момент инерции;
- радиус инерции.
Преимущества двутавров
Применение двутавра уменьшает себестоимость строительства, расширяет расстояние между пролетами и снижает общую массу несущих элементов.
Доказательством этому служат преимущества двутавра:
- небольшой удельный вес;
- возможность взаимной фиксации двутавров несколькими способами: болты, заклепки, сварка;
- удобство перевозки;
- прочность и долговечность.
В Ростов-на-Дону и области можно купить двутавровую балку с доставкой в компании "Металл-Альянс".
